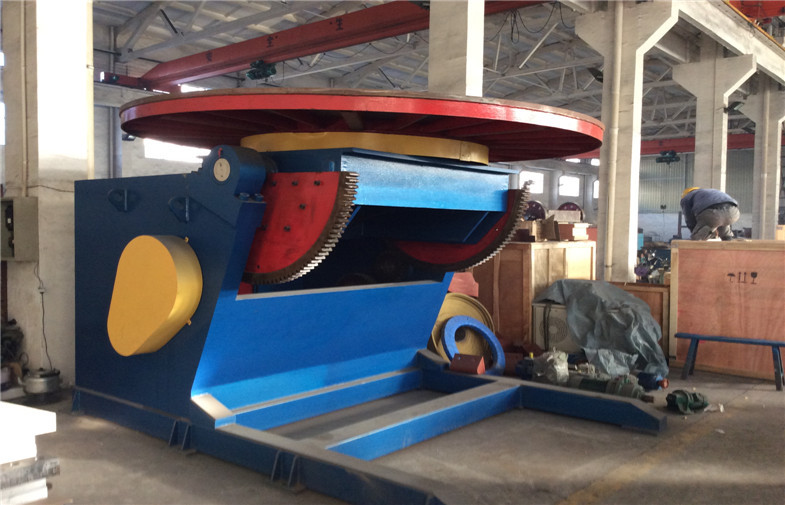

Positionneurs de soudure rotatoires 5000KG - 20000KG de précision bleue à C.A.
1set
MOQ
Negotiable
Prix
large.img.alt
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: La Chine
Nom de marque: weldsuccess
Certification: CE, ISO9000
Numéro de modèle: Série de HB
OEM: Acceptable
Surligner:

Positionneurs 5000KG de soudure rotatoires

,

positionneurs de soudure rotatoires de précision à C.A.

,

Positionneur de soudure de précision à C.A. 20000KG

Conditions de paiement et expédition
Détails d'emballage: Unité centrale nue dans le conteneur et la partie commande électrique emballés dans le cas de contre
Délai de livraison: 30days
Conditions de paiement: TT/LC
Capacité d'approvisionnement: 20 ensembles/mois
Termes des prix: GOUSSET (Changhaï) ou CAF (appelé port)
Caractéristiques
Description de produit

Positionneurs de soudure rotatoires de inclinaison automatiques 5000KG - 20000KG







Détails rapides



  • Les positionneurs de soudure rotatoires conventionnels ont des applications universelles dans le manuel et la soudure automatique des coutures circulaires et dans le positionnement précis des objets ;
  • Position libre, robuste toute la fabrication en acier ;
  • Plaque tournante entièrement usinée de diverses tailles avec centrer des cannelures et des T-fentes ;
  • Les éléments électriques principaux sont des marques d'ABB/Siemens ;
  • Le pendant de main avec la rotation de Forward&Reverse, l'inclinaison UP&DOWN, et le potentiomètre de vitesse sont standard ;



1. Introduction



Des positionneurs de soudure rotatoires conventionnels sont conçus pour les charges maximum de 5,000KG à 20,000KG ont des applications universelles dans le manuel et la soudure automatique des coutures circulaires et dans le positionnement précis des objets, et intensivement appliqué dans le récipient à pression, la métallurgie, la puissance, l'industrie chimique, la construction métallique et d'autres des lignes.

Nous fournissons également les positionneurs de soudure rotatoires sur mesure selon vos conditions spéciales.



2. Paramètres principaux



Modèle

HB50

HB100

HB150

HB200

Kilogrammes de chargement maximum

5 000

10 000

15 000

20 000

Excentricité évaluée millimètre

250

200

200

200

Centre de la gravité évalué millimètre

400

630

630

630

Diamètre millimètre de table de travail

Φ1600

Φ2000

Φ2200

Φ2500

Angle d'inclinaison

0°~120°

0°~120°

0°~120°

0°~120°

Vitesse de rotation T/MN

0.07-0.7

0.06-0.6

0.05-0.5

0.05-0.5

Inclinez la vitesse T/MN

0,15

0,14

0,14

0,14

Kilowatt de puissance de moteur de rotation

2,2

3

4

5,5

Inclinez le kilowatt de puissance de moteur

3

4

5,5

7,5

Diamètre maximum de rotation d'objet dans 90° millimètre

2750

3100

3400

3400

Mise à la terre des ampères A

1000

1000

1000

1000

Longueur millimètre de cadre principal

2400

2900

3500

3500

Taille millimètre de cadre principal

1676

1920

2180

2190

Largeur millimètre de cadre principal

1790

2195

2282

2500

Alimentation d'énergie

380V 50HZ 3P ou sur mesure

Sont en haut nos modèles standard et paramètres, et il peut être conçu et fabriqué sur demande.

le *We se réservent le droit de changer des caractéristiques sans préavis.



3. Caractéristiques principales



Les modèles standard de nos positionneurs de soudure rotatoires conventionnels ont les caractéristiques suivantes :

  • Position libre, robuste toute la fabrication en acier ;
  • Rotation variable de table de vitesse commandée par l'inverseur ;
  • Moteur avec le frein ;
  • Plaque tournante entièrement usinée de diverses tailles avec centrer des cannelures et des T-fentes ;
  • Traitement de soufflage de sable aux parties de soudure principales avant la peinture ;
  • Toutes les pièces de mouvement ont le système de lubrification ;
  • Les éléments électriques principaux sont des marques d'ABB/Siemens ;
  • Le pendant de main avec la rotation de Forward&Reverse, l'inclinaison UP&DOWN, et le potentiomètre de vitesse sont standard ;
  • Mise à la terre intégrée efficace ;
  • Crochet de levage sur la base du lit de rouleau ;
  • Couleur standard :



Options :



  • Table de travail carrée ;
  • Bras d'extension ;
  • Accessoires de système étendu tels que des mandrins de trois-mâchoire ;
  • Commutateur de pied ;
  • Interface pour le contrôle intégral avec le column&boom de soudure ;



4. Chaîne d'approvisionnement



  • Positionneur de soudure (cadre y compris de machine, table de travail, etc.)      1set
  • Système de contrôle électrique (1piece y compris d'armoire de commande électrique, 1piece de boîte à télécommande et pédale de pied avec câble 6m]        1set
  • Documents techniques (avec le livre, le certificat de conformité, le bordereau d'expédition, etc. manuels)                                                              1set



5. Dessin de référence



Positionneurs de soudure rotatoires 5000KG - 20000KG de précision bleue à C.A. 0

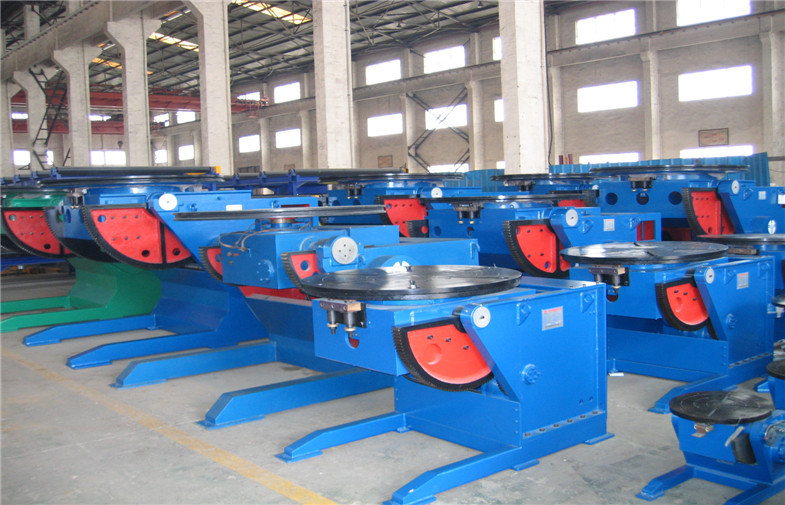

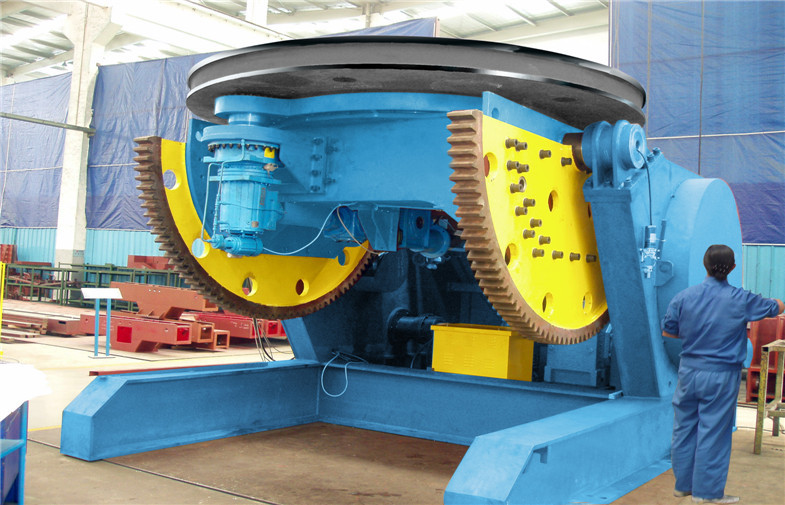

6. Photo de référence



Positionneurs de soudure rotatoires 5000KG - 20000KG de précision bleue à C.A. 1



7. Avantage comparatif



  • ISO9000&CE a certifié ;
  • Équipe professionnelle et expérimentée d'ingénieur pour assurer la conception avancée au sujet de la structure et électrique ;
  • Éprouvé et travailleurs qualifiés pour entretenir chaque flux des tâches du matériel coupant, soudant, rectifiant à l'assemblage final et examinant pour assurer la qualité élevée de machine ;
  • Professionnel et expérimenté l'équipe de service après-vente pour garantir l'installation, la commission ou le service rapide et satisfaisante ;
  • Matériaux optima et externalisations pour assurer la meilleure représentation ;
  • Commission et essai avant la livraison ;
  • L'inspection du travail du travail est encouragée ;
