Les industries maritimes plaquent la machine taillante de bord, fraiseuse de bord de TX32A TX40A
1set
MOQ
Negotiable
Prix
large.img.alt
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: La Chine
Nom de marque: weldsuccess
Certification: CE, ISO9000
Numéro de modèle: Série de XBJ
OEM: Acceptable
Surligner:

Machine taillante de bord de plat d'industries maritimes

,

Machine taillante de bord de plat de TX32A

,

Fraiseuse de bord de TX40A

Conditions de paiement et expédition
Détails d'emballage: Unité centrale nue dans le conteneur et la partie commande électrique emballés dans le cas de contre
Délai de livraison: 30days
Conditions de paiement: TT/LC
Capacité d'approvisionnement: 10sets/month
Termes des prix: GOUSSET (Changhaï) ou CAF (appelé port)
Caractéristiques
Description de produit

Les industries maritimes plaquent la machine taillante, fraiseuse de bord avec la tête de fraisage simple






Détails rapides



  • Tête de fraisage simple, 5.5kW/7.5kW ;
  • L'épaisseur de fraisage est jusqu'à 50mm, ou adapté aux besoins du client ;
  • Équipement de fraisage efficace avancé et haut pour préparer la cannelure du plat avant la soudure au lieu du rabotage ;
  • Très utilisé dans les industries comme récipient à pression, chaudière, construction navale, centrale, produit pétrochimique et machines, etc. ;
  • Il y a tête de fraisage simple et double tête de fraisage ;
  • Il a le cric automatique de presse hydraulique et le cric de vis manuel à la position basse et presse le morceau de travail fiable, qui peut éviter la secousse de fraisage et diminuer le bruit.



1. Introduction



Cette machine de série est un genre d'équipement de fraisage efficace avancé et haut pour préparer la cannelure du plat avant la soudure au lieu du rabotage. Comparé à la planeuse, elle a les avantages de sauver la puissance, bas investissement et de grande précision de la finition extérieure. Elle est très utilisée dans les industries comme récipient à pression, chaudière, construction navale, centrale, produit pétrochimique et machines, etc.

Il y a tête de fraisage simple et double tête de fraisage ; et la tête de fraisage peut être gifle standard ou gifle de moulage pour vos options.



2. Paramètres principaux



Modèle

XBJ6

XBJ9

XBJ12

XBJ15

XBJ18

Longueur appropriée m de plat

6

9

12

15

18

Distance entre l'écrou de serrage et le lit millimètre

80

Épaisseur millimètre de plat

6-50

° de fraisage d'angle

0°-45° (peut être changé)

Modèle principal de fraisage

TX32A ou TX40A

Puissance et révolution de tête de fraisage

5.5kW, 1440rpm ou 7.5kW, 1440rpm

Révolution d'axe

125-630

Vitesse de fraisage m/min

0.13-1

Vitesse en avant et de retour rapide m/min

3,5

MPA de pression hydraulique

≦3.5

Alimentation d'énergie

AC380V, 50HZ, 3P ou sur mesure

Sont en haut nos modèles standard et paramètres, et il peut être conçu et fabriqué sur demande.

le *We se réservent le droit de changer des caractéristiques sans préavis.



3. Caractéristiques principales



Les modèles standard de nos fraiseuses de bord supérieur fixe de presse-poutre ont les caractéristiques suivantes :

  • La vitesse d'alimentation inférieure est ajustée par l'inverseur, répondant aux exigences de n'importe quels fraisage de vitesse et retour rapide. L'unité de fraisage supérieure a la fonction de l'élévation motorisée, gifle de fraisage de transmission manuelle, manuel ajustant l'angle principal de fraisage ; la gifle de fraisage peut ajustant n'importe quelle position au morceau de travail fraisant, de sorte qu'elle puisse fraisant le côté et tailler 0-45° droits (ajustés par le manuel).
  • L'axe principal est avec la grande rigidité, grandes caractéristiques de fraisage. La vitesse est éteinte et traitement fraisé, avec la haute précision, le bas bruit de transmission, dont la vitesse est ajustée par la manette.
  • La section de rail est fixée sur la mousse ; Le rail est prévu dans la forme avec l'acier doux de qualité, et puis la terre finement et extérieur éteint qui assurant la précision de rail et la représentation à l'épreuve des abrasions.
  • Plaçant le morceau de travail correctement, le côté de rail de mousse a l'unité de support d'arrêt, qui peut être manuelle retiré et rétracté dans le corps de mousse après le fixage de morceau de travail.
  • Il a le cric automatique de presse hydraulique et le cric de vis manuel à la position basse et presse le morceau de travail fiable, qui peut éviter la secousse de fraisage et diminuer le bruit.
  • Il y a un ensemble de support d'alimentation de morceau de travail sur le côté de alimentation de la machine.
  • En haut et en bas le rail adoptent la protection en deux étapes, le rail supérieur fait protéger le rail entier la couverture.
  • Robuste toute la fabrication en acier avec la structure stable et la bonne rigidité, et aucune déformation après l'utilisation de long temps ;
  • Gifle standard disponible sur tout marché local ;
  • Traitement thermique aux parties de soudure principales après soudure ; traitement de soufflage de sable aux parties de soudure principales avant la peinture ;
  • Toutes les pièces de mouvement ont le système de lubrification ;
  • Les éléments électriques principaux sont des marques d'ABB/Siemens ;
  • Couleur standard :



Caractéristiques d'option :



  • Fraiseuse de bord supérieur mobile de presse-poutre ;
  • Tête 7.5KW de fraisage longue d'une e de Taïwan disponible ;
  • Double tête de fraisage disponible avec l'angle de fraisage -45°-0° et 0°-45° ;

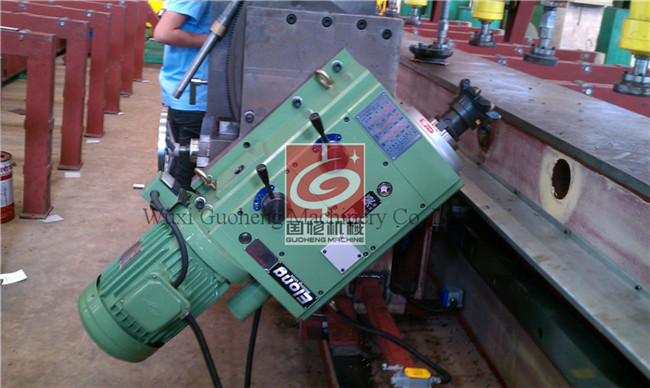

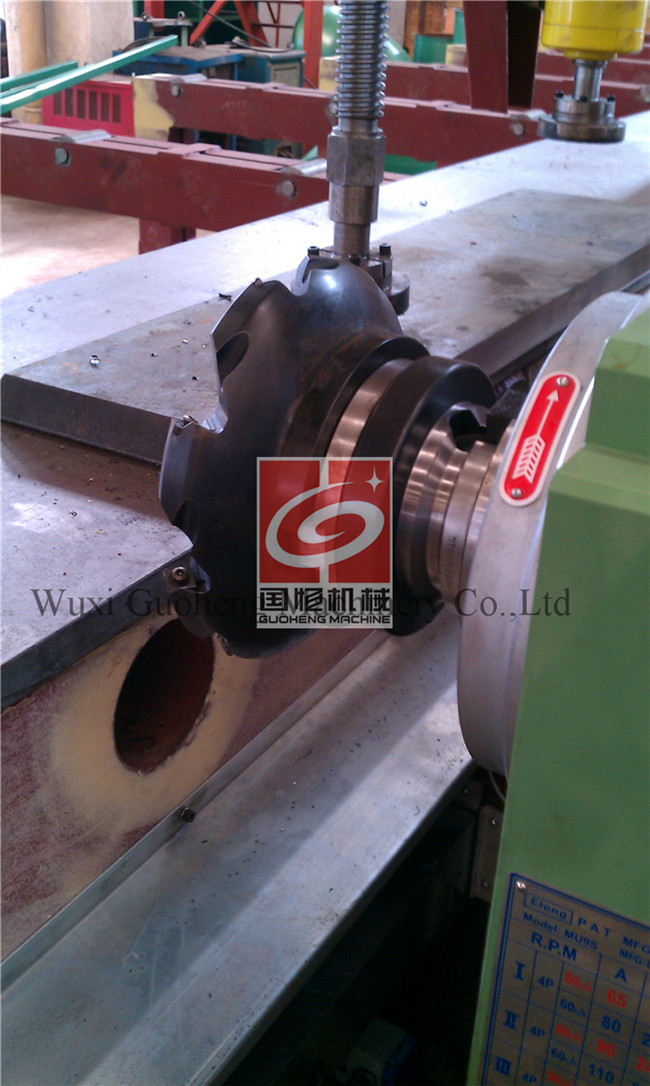

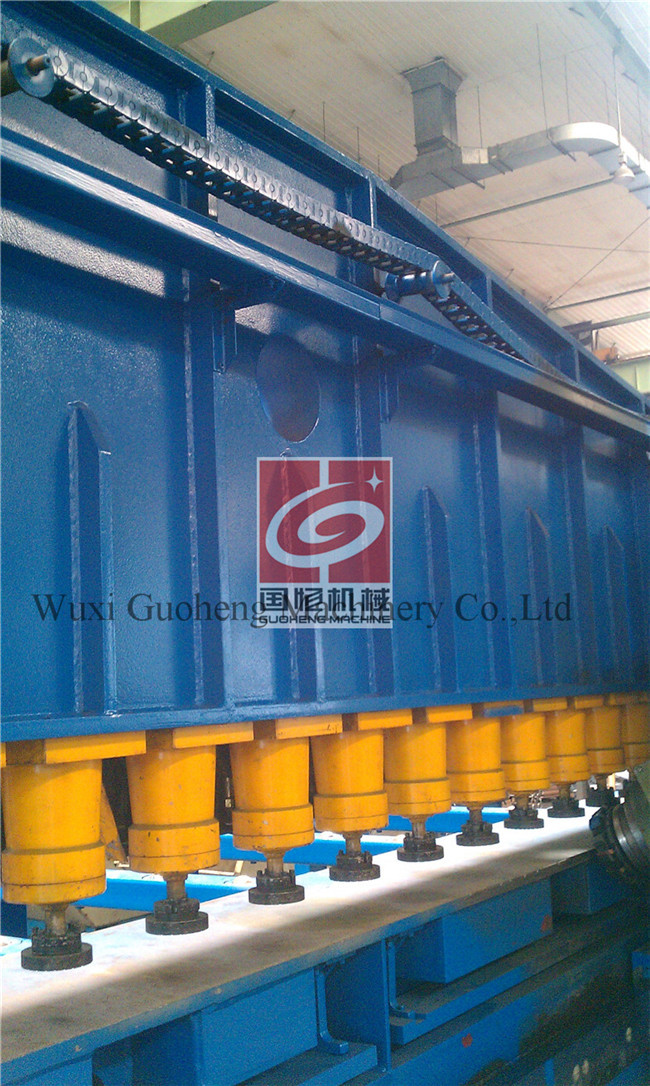

4. Photo de référence



Les industries maritimes plaquent la machine taillante de bord, fraiseuse de bord de TX32A TX40A 0



Les industries maritimes plaquent la machine taillante de bord, fraiseuse de bord de TX32A TX40A 1



Les industries maritimes plaquent la machine taillante de bord, fraiseuse de bord de TX32A TX40A 2



5. Avantage comparatif



  • ISO9000&CE a certifié ;
  • Garantie internationale ;
  • La livraison ponctuelle ;
  • Équipe professionnelle et expérimentée d'ingénieur pour assurer la conception avancée au sujet de la structure et électrique ;
  • Éprouvé et travailleurs qualifiés pour entretenir chaque flux des tâches du matériel coupant, soudant, rectifiant à l'assemblage final et examinant pour assurer la qualité élevée de machine ;
  • Professionnel et expérimenté l'équipe de service après-vente pour garantir l'installation, la commission ou le service rapide et satisfaisante ;
  • Matériaux optima et externalisations pour assurer la meilleure représentation ;
  • Commission et essai avant la livraison ;
  • L'inspection du travail du travail est encouragée ;
