colonne et BoomManipulators de 120-1200mm/Min Aluminum Pipe Welding Machine
1set
MOQ
negotiable
Prix
large.img.alt
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: La Chine
Nom de marque: weldsuccess
Certification: CE
Numéro de modèle: LHZ4*7
Surligner:

1200mm/Min Pipe Welding Machine

,

120mm/Min Pipe Welding Machine

Conditions de paiement et expédition
Détails d'emballage: Emballage navigable
Délai de livraison: 25days
Capacité d'approvisionnement: 10sets/month
Caractéristiques
Transmission de voyage de boom: Couples de vitesse et de support
Style de structure: a motorisé la rotation et a motorisé le déplacement
Technologie de soudure: SAW/MIG/TIG
Vitesse d'altitude de boom: 1000mm/min
Course valide de colonne: 4m
Angle de rotation: ±180°
Vitesse de voyage de boom: 120--1200mm/min (VFD)
Vitesse de rotation de colonne: 0.36rpm
Description de produit



Manipulateurs de soudure de colonne et de boom pour la soudure en aluminium de tuyau





Détails rapides



  • Type à usage moyen avec la charge d'extrémité de boom jusqu'à 120KG ;
  • Là type trois de structures : a motorisé la rotation et a motorisé le déplacement ;
  • Course croisée motorisée d'ajustement précis du glisseur 100*100mm à l'arme à feu de soudure ;
  • rotation de colonne de degré de ±180° avec le manuel fermant à clef à toute position ;
  • Les manipulateurs de colonne et de boom peuvent réaliser la soudure automatique incorporée avec des systèmes de soudure de SCIE, de magnétique et de CHAT ;
  • Intensivement appliqué dans le récipient à pression, la métallurgie, la puissance, l'industrie chimique, la tour de vent, le système de tuyauterie et d'autres lignes



1. Introduction



Soudant le column&Boom des manipulateurs de Guoheng représente non seulement pour l'innovation dans la conception et la qualité de la fabrication, mais également la fiabilité et la robustesse. Il peut réaliser la soudure automatique incorporée avec des systèmes de soudure de SCIE, de magnétique et de CHAT, et intensivement appliqué dans le récipient à pression, la métallurgie, la puissance, l'industrie chimique, la tour de vent, le système de tuyauterie et d'autres des lignes.

Selon la capacité de charge de fin de boom, il est divisé en de faible puissance (LHQ), à usage moyen (LHZ), résistant (LHW) et ultra résistant (HCJ).

Sont ci-dessous les paramètres principaux de notre manipulateur de soudure à usage moyen de column&boom. Nous fournissons également les manipulateurs de soudure sur mesure de column&boom selon vos conditions spéciales.



2. Paramètres principaux



Modèle

LHZ4*7

Course millimètre de colonne

4000

Course millimètre de boom

4000 (boom principal) +3000 (boom d'employé)

Vitesse mm/min d'ascenseur de boom

1000

Vitesse de voyage de boom mm/min

120-1200 (VFD)

Charge maximum kilogramme d'extrémité de boom

120

Transmission de voyage de boom

Couples de vitesse et de support

Transmission d'ascenseur de boom

Couples de chaîne et de pignon

Unité motorisée millimètre de glisseur

À travers la gamme

100

Gamme gauche et droite

100

Distance minimum entre le boom l'intrados et la surface de rail

1110 (déplacement et rotation)

950 (stationnaire et rotation)

Rotation de colonne

Angle

±180°

Vitesse

0.36rpm ou par le manuel

Vitesse de voyage de boogie mm/min

1700

Envergure intérieure millimètre de rail de boogie

1730

Alimentation d'énergie

380V 50HZ 3P ou sur mesure

Sont en haut nos modèles standard et paramètres, et il peut être conçu et fabriqué sur demande.

le *We se réservent le droit de changer des caractéristiques sans préavis.



3. Caractéristiques principales



Les modèles standard de nos manipulateurs de soudure de column&boom ont les caractéristiques suivantes :

  • Robuste toute la fabrication en acier ;
  • rotation de colonne de degré de ±180° avec le manuel fermant à clef à toute position ;
  • Boom variable de vitesse commandé par l'inverseur ;
  • Altitude de boom par la commande adaptée de support et de pignon de moteur avec le frein ;
  • Altitude et commande transversale montées sur la selle prévoyant l'entretien et l'entretien faciles d'accès ;
  • Les machines parent entièrement équilibré par le poids interne de colonne, relié à la selle par la chaîne résistante ;
  • le dispositif d'Anti-chute offre la caractéristique de sécurité ;
  • Rouleaux larges supplémentaires et slideways uniques assurer la traversée minimum de débattement ;
  • Les manières usinées innovatrices de « rectangle » à la colonne s'assurent que la selle de boom se déplace sans à-coup sans la vibration. Ceci réduit l'usure.
  • Unité croisée motorisée de glisseur pour soulager l'ajustement principal de soudure ;
  • Il y a échelle sûre derrière la colonne pour l'entretien de l'équipement ;
  • Commutateur de limite pour le voyage et l'ascenseur de boom ;
  • Traitement de soufflage de sable aux parties de soudure principales avant la peinture ;
  • Toutes les pièces de mouvement ont le système de lubrification ;
  • Les éléments électriques principaux sont des marques d'ABB/Siemens ;
  • Pendant de main ;
  • Crochet de levage sur la colonne ;
  • Couleur standard :

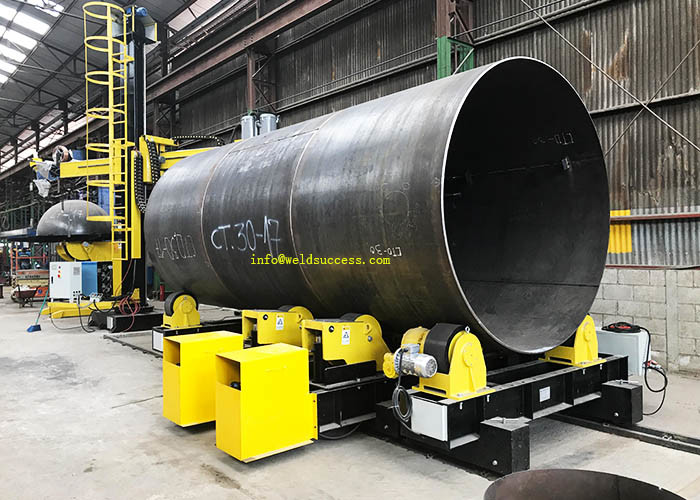

4. Photos de référence

colonne et BoomManipulators de 120-1200mm/Min Aluminum Pipe Welding Machine 0
