Colonne et manipulateur de soudure motorisés 100-1200mm/Min VFD de boom
1set
MOQ
Negotiable
Prix
large.img.alt
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: La Chine
Nom de marque: weldsuccess
Certification: CE, ISO9000
Numéro de modèle: Série de LHZ
Surligner:

Soudure de manipulateur de VFD

,

manipulateur de la colonne 100mm/min

,

Manipulateur motorisé de boom

Conditions de paiement et expédition
Détails d'emballage: Unité centrale nue dans le conteneur et la partie commande électrique emballés dans le cas de contre
Délai de livraison: 30days
Conditions de paiement: TT/LC
Capacité d'approvisionnement: 10sets/month
Termes des prix: GOUSSET (Changhaï) ou CAF (appelé port)
Caractéristiques
Nom de produit: Colonne de manipulateur et machine de soudure de soudure croisées de boom
Charge maximum kilogramme d'extrémité de boom: 120KG
Course millimètre de colonne: 4000mm
Course millimètre de boom: 4000mm
Vitesse mm/min d'ascenseur de boom: 1000
Vitesse de voyage de boom mm/min: 100-1200 (VFD)
Application: soudure continue longitudinale de tuyau de réservoir
Description de produit

Rotation motorisée et charriot de voyage, colonne et manipulateur motorisés de soudure automatique de boom





détails rapides de machine de soudure de colonne et de boom





  • Type à usage moyen avec la charge d'extrémité de boom jusqu'à 120KG ;
  • Là type trois de structures : fixe, fixe avec la rotation, et le bien mobilier avec la rotation ;
  • rotation de colonne de degré de ±180° avec le manuel fermant à clef à toute position ;
  • Course croisée motorisée d'ajustement précis du glisseur 100*100mm à l'arme à feu de soudure ;
  • Les manipulateurs de colonne et de boom peuvent réaliser la soudure automatique incorporée avec des systèmes de soudure de SCIE, de magnétique et de CHAT ;
  • Intensivement appliqué dans le récipient à pression, la métallurgie, la puissance, l'industrie chimique, la tour de vent, le système de tuyauterie et d'autres lignes ;



1. Introduction



Soudant le column&Boom des manipulateurs de Guoheng représente non seulement pour l'innovation dans la conception et la qualité de la fabrication, mais également la fiabilité et la robustesse. Il peut réaliser la soudure automatique incorporée avec des systèmes de soudure de SCIE, de magnétique et de CHAT, et intensivement appliqué dans le récipient à pression, la métallurgie, la puissance, l'industrie chimique, la tour de vent, le système de tuyauterie et d'autres des lignes.

Selon la capacité de charge de fin de boom, il est divisé en de faible puissance (LHQ), à usage moyen (LHZ), résistant (LHW) et ultra résistant (HCJ).

Sont ci-dessous les paramètres principaux de notre manipulateur de soudure à usage moyen de column&boom. Nous fournissons également les manipulateurs de soudure sur mesure de column&boom selon vos conditions spéciales.



2. Paramètres principaux



Modèle

LHZ4*4

LHZ5*5

Course millimètre de colonne

4000

5000

Course millimètre de boom

4000

5000

Vitesse mm/min d'ascenseur de boom

1000

Vitesse de voyage de boom mm/min

120-1200 (VFD)

Charge maximum kilogramme d'extrémité de boom

120

Transmission de voyage de boom

Couples de vitesse et de support

Transmission d'ascenseur de boom

Couples de chaîne et de pignon

Unité motorisée millimètre de glisseur

À travers la gamme

100

Gamme gauche et droite

100

Distance minimum entre le boom l'intrados et la surface de rail

1110 (déplacement et rotation)

950 (stationnaire et rotation)

Rotation de colonne

Angle

±180°

Vitesse

0.36rpm ou par le manuel

Vitesse de voyage de boogie mm/min

1700

Envergure intérieure millimètre de rail de boogie

1730

Alimentation d'énergie

380V 50HZ 3P ou sur mesure

Sont en haut nos modèles standard et paramètres, et il peut être conçu et fabriqué sur demande.


* nous nous réservons le droit de changer des caractéristiques sans préavis.



3. Caractéristiques principales



Les modèles standard de nos manipulateurs de soudure de column&boom ont les caractéristiques suivantes :

  • Robuste toute la fabrication en acier ;
  • rotation de colonne de degré de ±180° avec le manuel fermant à clef à toute position ;
  • Boom variable de vitesse commandé par l'inverseur ;
  • Altitude de boom par la commande adaptée de support et de pignon de moteur avec le frein ;
  • Altitude et commande transversale montées sur la selle prévoyant l'entretien et l'entretien faciles d'accès ;
  • Les machines parent entièrement équilibré par le poids interne de colonne, relié à la selle par la chaîne résistante ;
  • le dispositif d'Anti-chute offre la caractéristique de sécurité ;
  • Rouleaux larges supplémentaires et slideways uniques assurer la traversée minimum de débattement ;
  • Les manières usinées innovatrices de « rectangle » à la colonne s'assurent que la selle de boom se déplace sans à-coup sans la vibration. Ceci réduit l'usure.
  • Unité croisée motorisée de glisseur pour soulager l'ajustement principal de soudure ;
  • Il y a échelle sûre derrière la colonne pour l'entretien de l'équipement ;
  • Commutateur de limite pour le voyage et l'ascenseur de boom ;
  • Traitement de soufflage de sable aux parties de soudure principales avant la peinture ;
  • Toutes les pièces de mouvement ont le système de lubrification ;
  • Les éléments électriques principaux sont des marques d'ABB/Siemens ;
  • Pendant de main ;
  • Crochet de levage sur la colonne ;
  • Couleur standard :



Options :



  • Système de soudure : Américain Lincoln DC-1000, NA-3S ou marque chinoise ou sur demande ;
  • Jaillissez le système d'alimentation et de récupération ;
  • Interface pour le contrôle intégral avec les lits de soudure de rouleau ou les positionneurs de soudure pour former le centre de soudure automatique ;



4. Chaîne d'approvisionnement



  • Manipulateur de soudure de column&boom                                     1set
  • Système de contrôle électrique (1piece y compris d'armoire de commande électrique, 1piece de boîte à télécommande avec câble 12m)                                  1set
  • Documents techniques (avec le livre, le certificat de conformité, le bordereau d'expédition, etc. manuels)                                                                         1set

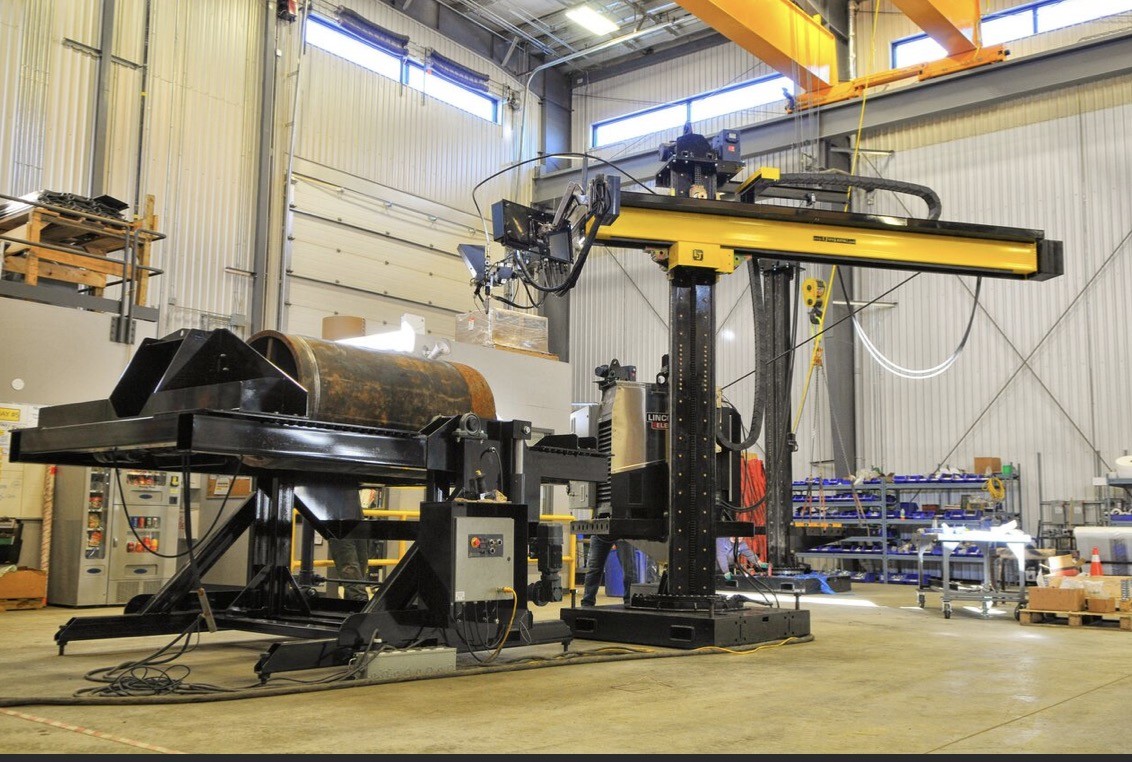

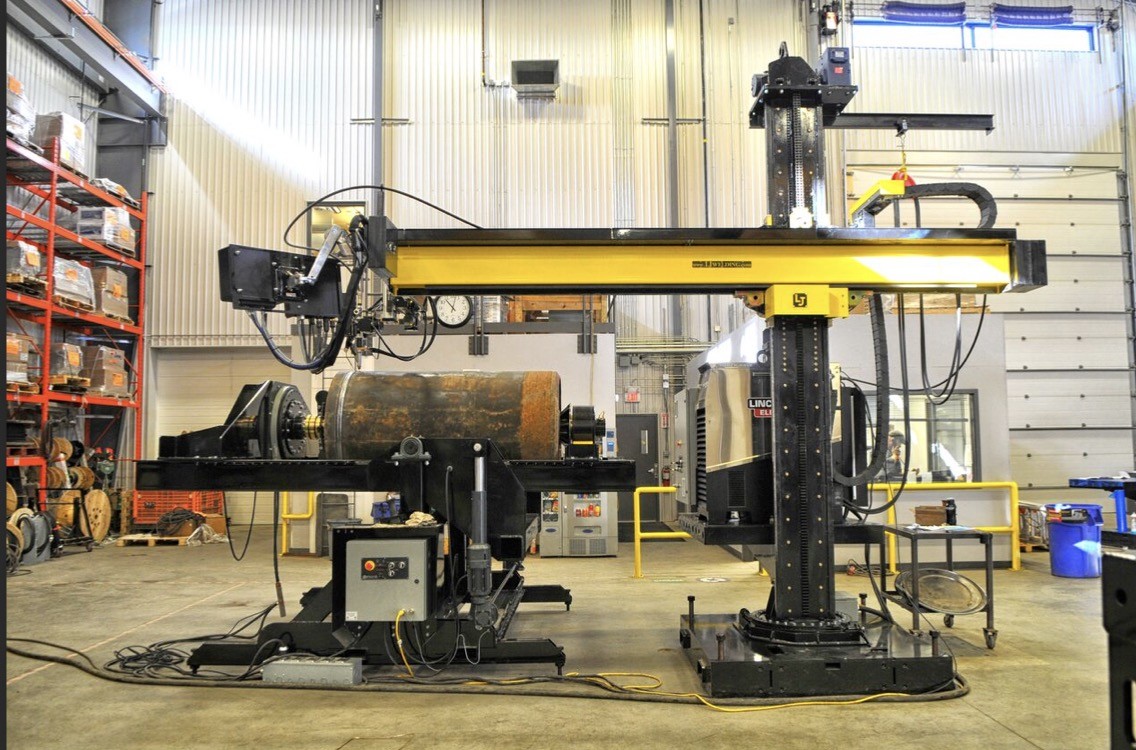

photo de machine de soudure de boom de colonne



Colonne et manipulateur de soudure motorisés 100-1200mm/Min VFD de boom 0
