Procédé de soudure par faisceau d'électrons de poutre d'U avec le circuit hydraulique

1. Introduction

Cette machine est utilisée pour l'ensemble de l'U-beam&Box-poutre. Placez les plats sur la parenthèse avec le sommier de centre auxiliaire. Le moteur conduit le portique pour voyager ; et le cylindre supérieur de presse et la presse de cylindre latérale de presse les plats pour finir l'assemblée et la soudure à la molette.

2. Paramètres principaux

3. Principe de fonctionnement

La machine est principalement utilisée pour l'ensemble d'U-poutre et de poutre en caisson pendant la production de la baie de poutre/poutre en caisson d'u. L'objet est mis sur le convoyeur avec l'unité auxiliaire d'alignement. Le moteur conduit le portique dans l'emplacement de travail. Avec le cylindre de vers le bas-course et le cylindre de côté-course sur le portique de voyage, le Web et la bride de l'objet sont pressés, et soudé par points sera exécuté sur la section pressée. Par l'intermédiaire du voyage du portique, le point de soudure manuel est effectué sur la longueur entière de l'objet.

4. Caractéristiques principales

Les modèles standard de nos machines d'ensemble d'U-beam&Box-poutre ont les caractéristiques suivantes :

• Le portique est le principal organisme de la machine. Tous les dispositifs de serrage sont arrangés sur le portique.
• Deux moteurs par l'intermédiaire du réducteur de ver et de vitesse pour conduire deux roues voyagent le long du rail.
• Le rail est rail résistant de 38KG/m.
• Toutes les pièces de mouvement ont le système de lubrification ;
• Les éléments électriques principaux sont des marques d'ABB/Siemens/Schneider ;

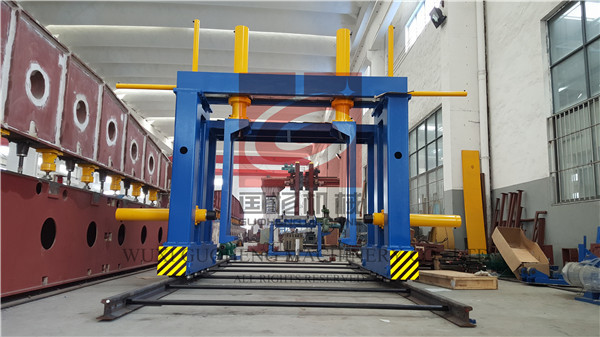

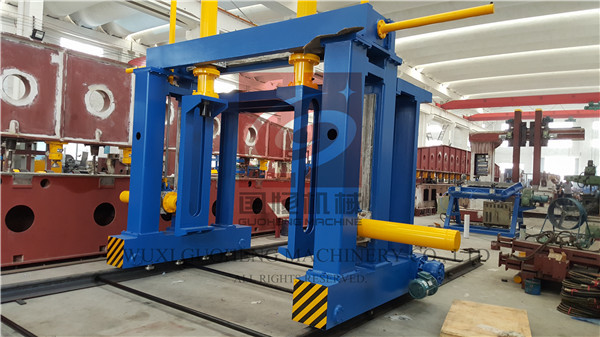

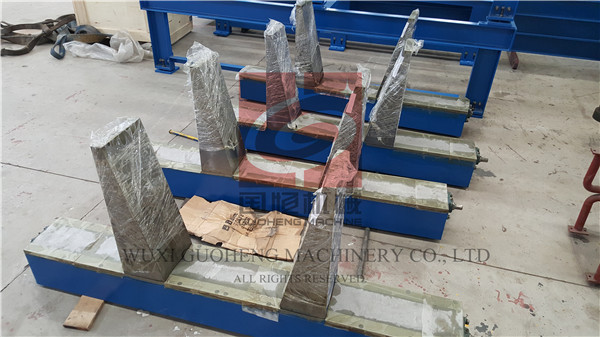

5. Photos de référence
