0.4rpm Tableau rotatoire de soudure conventionnel, SKF soutenant le positionneur de tuyau pour la soudure
1set
MOQ
Negotiable
Prix
large.img.alt
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: La Chine
Nom de marque: weldsuccess
Certification: CE,ISO9000
Numéro de modèle: Série de HB
OEM: Acceptable
Surligner:

0.4rpm soudant la table rotatoire

,

Table rotatoire de soudure conventionnelle

,

SKF soutenant le positionneur de tuyau pour la soudure

Conditions de paiement et expédition
Détails d'emballage: Unité centrale nue dans le conteneur et la partie commande électrique emballés dans le cas de contre
Délai de livraison: 25-35 jours
Conditions de paiement: TT/LC
Capacité d'approvisionnement: 20sets/month.
Termes des prix: GOUSSET (Changhaï) ou CAF (appelé port)
Caractéristiques
Angle d'inclinaison: 0°-120°
Max Load: 2000kg
Vitesse de rotation: 0,09--0.9rpm
Vitesse d'inclinaison: 0.4rpm
Puissance de moteur de rotation: 1.1kw
Excentricité évaluée: 250mm
Inclinez la puissance de moteur: 1.5kw
Centre évalué de gravité: 300mm
Diamètre de table de travail: ¢1200mm
Description de produit

Incidence automatique de soudure rotatoire conventionnelle de pivotement des positionneurs SKF





Détails rapides



  • Les positionneurs de soudure rotatoires conventionnels ont des applications universelles dans le manuel et la soudure automatique des coutures circulaires et dans le positionnement précis des objets ;
  • Position libre, robuste toute la fabrication en acier ;
  • Plaque tournante entièrement usinée de diverses tailles avec centrer des cannelures et des T-fentes ;
  • Les éléments électriques principaux sont des marques d'ABB/Siemens ;
  • Le pendant de main avec la rotation de Forward&Reverse, l'inclinaison UP&DOWN, et le potentiomètre de vitesse sont standard ;



1. introduction



Des positionneurs de soudure conventionnels sont conçus pour les charges maximum de 100KG à 2,000KG ont des applications universelles dans le manuel et la soudure automatique des coutures circulaires et dans le positionnement précis des objets, et intensivement appliqué dans le récipient à pression, la métallurgie, la puissance, l'industrie chimique, la construction métallique et d'autres des lignes.

Nous fournissons également les positionneurs de soudure sur mesure selon vos conditions spéciales.



2. paramètres principaux



Modèle

HB1

HB3

HB6

HB12

HB20

Kilogrammes de chargement maximum

100

300

600

1 200

2 000

Excentricité évaluée millimètre

100

150

150

200

250

Centre de la gravité évalué millimètre

150

200

250

250

300

Diamètre millimètre de table de travail

Φ400

Φ600

Φ800

Φ1000

Φ1200

Angle d'inclinaison

0°~120°

0°~120°

0°~120°

0°~120°

0°~120°

Vitesse de rotation T/MN

0.1-1

0.1-1

0.1-1

0.1-1

0.09-0.9

Inclinez la vitesse T/MN

2

0,9

0,8

0,5

0,4

Kilowatt de puissance de moteur de rotation

0,06

0,37

0,37

0,75

1,1

Inclinez le kilowatt de puissance de moteur

0,18

0,37

0,55

1,1

1,5

Diamètre maximum de rotation d'objet dans 90° millimètre

600

1000

1500

1570

1900

Mise à la terre des ampères A

1000

1000

1000

1000

1000

Longueur millimètre de cadre principal

740

930

1200

1400

1700

Taille millimètre de cadre principal

420

700

900

1000

1200

Largeur millimètre de cadre principal

527

820

800

1000

1200

Alimentation d'énergie

380V 50HZ 3P ou sur mesure

Sont en haut nos modèles standard et paramètres, et il peut être conçu et fabriqué sur demande.



le *We se réservent le droit de changer des caractéristiques sans préavis.



3. caractéristiques principales



Les modèles standard de nos positionneurs de soudure rotatoires conventionnels ont les caractéristiques suivantes :

  • Position libre, robuste toute la fabrication en acier ;
  • Rotation variable de table de vitesse commandée par l'inverseur ;
  • Moteur avec le frein ;
  • Plaque tournante entièrement usinée de diverses tailles avec centrer des cannelures et des T-fentes ;
  • Traitement de soufflage de sable aux parties de soudure principales avant la peinture ;
  • Toutes les pièces de mouvement ont le système de lubrification ;
  • Les éléments électriques principaux sont des marques d'ABB/Siemens ;
  • Pendant de main avec la rotation de Forward&Reverse, l'inclinaison UP&DOWN, et l'arestandard de potentiomètre de vitesse ;
  • Mise à la terre intégrée efficace ;
  • Crochet de levage sur la base du lit de rouleau ;
  • Commutateur de pied (note : pour HB20, la pédale de pied est une option.) ;
  • Couleur standard :
  •



Options :



  • Table de travail carrée ;
  • Bras d'extension ;
  • Accessoires de système étendu tels que des mandrins de trois-mâchoire ;
  • Interface pour le contrôle intégral avec le column&boom de soudure ;



4. chaîne d'approvisionnement



  • Positionneur de soudure (cadre y compris de machine, table de travail, etc.)          1set
  • Système de contrôle électrique [1piece y compris d'armoire de commande électrique, 1piece de boîte à télécommande et pédale avec câble 6m (aucune pédale de pied pour HB20)]                                                          1set
  • Documents techniques (avec le livre, le certificat de conformité, le bordereau d'expédition, etc. manuels)                1set

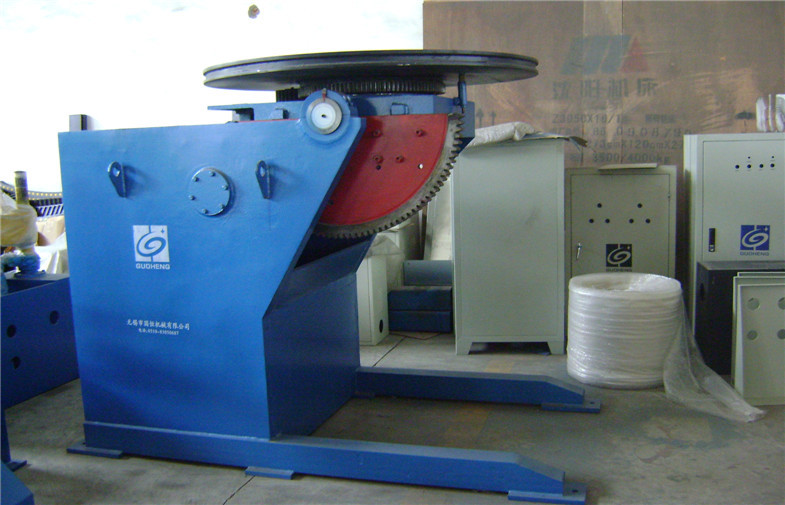

5. dessin de référence



0.4rpm Tableau rotatoire de soudure conventionnel, SKF soutenant le positionneur de tuyau pour la soudure 0

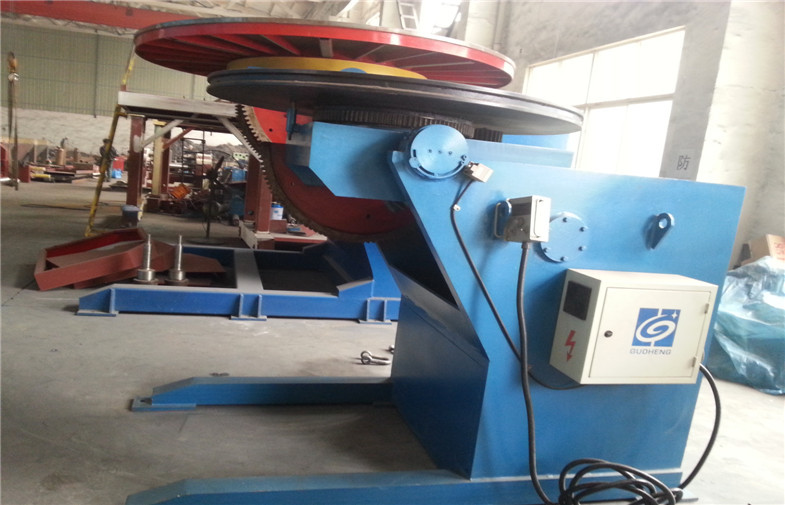

6. photo de référence



0.4rpm Tableau rotatoire de soudure conventionnel, SKF soutenant le positionneur de tuyau pour la soudure 1



7. avantage comparatif



  • ISO9000&CE a certifié ;
  • Équipe professionnelle et expérimentée d'ingénieur pour assurer la conception avancée au sujet de la structure et électrique ;
  • Éprouvé et travailleurs qualifiés pour entretenir chaque flux des tâches du matériel coupant, soudure, rectifiant à la finale
  •
  • assemblée et essai pour assurer la qualité élevée de machine ;
  • Professionnel et expérimenté l'équipe de service après-vente pour garantir rapide et le satisfiedinstallation,
  •
  • commission ou service ;
  • Matériaux optima et externalisations pour assurer la meilleure représentation ;
  • Commission et essai avant la livraison ;
  • L'inspection du travail du travail est encouragée ;
