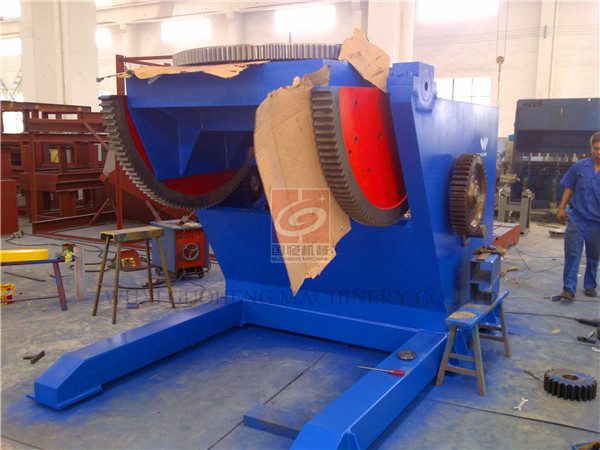

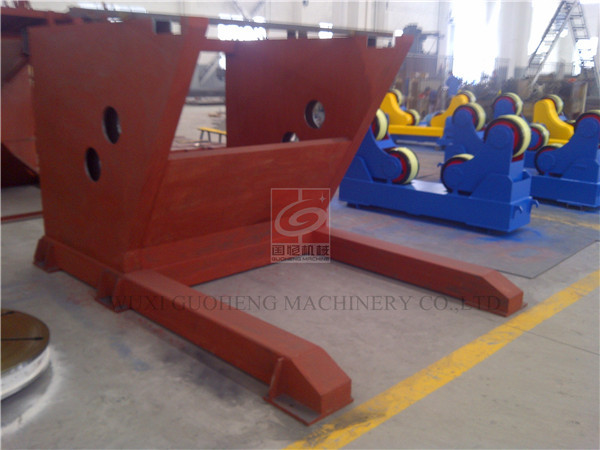

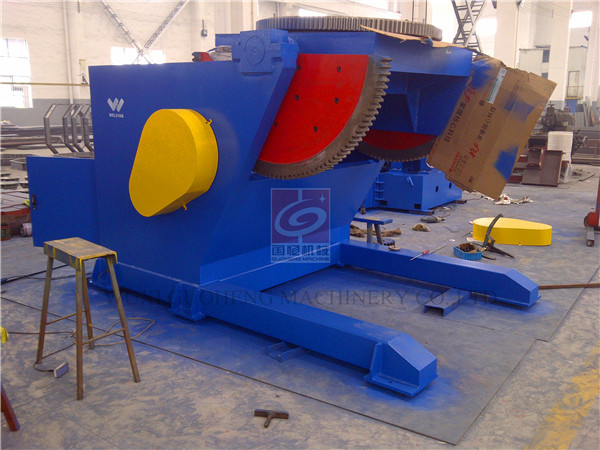

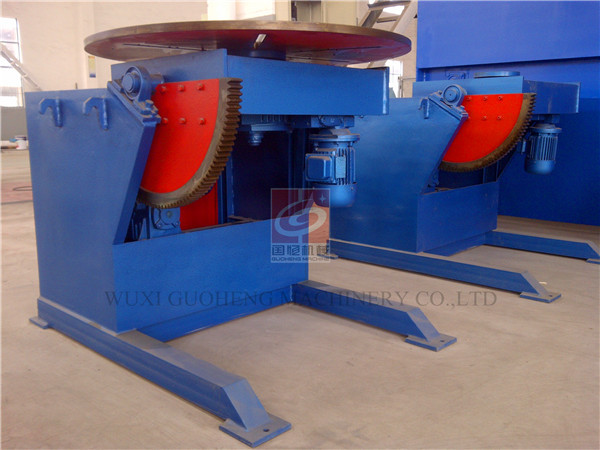

Machine de soudure de positionneur d'industrie, positionneur de la plaque tournante 5T
1set
MOQ
Negotiable
Prix
large.img.alt
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: La Chine
Nom de marque: weldsuccess
Certification: CE
Numéro de modèle: HB200
Surligner:

machine de soudure de positionneur

,

machine de soudure du positionneur 5T

,

positionneur de plaque tournante

Conditions de paiement et expédition
Détails d'emballage: Emballage navigable
Délai de livraison: 20days ;
Conditions de paiement: TTT ; LC
Capacité d'approvisionnement: 15sets/month
Caractéristiques
Description de produit

Positionneurs rotatoires de soudure de tuyau d'industrie soudant le Tableau de rotation



Détails rapides



  • Les positionneurs de soudure rotatoires conventionnels ont des applications universelles dans le manuel et la soudure automatique des coutures circulaires et dans le positionnement précis des objets ;
  • Position libre, robuste toute la fabrication en acier ;
  • Plaque tournante entièrement usinée de diverses tailles avec centrer des cannelures et des T-fentes ;
  • Les éléments électriques principaux sont des marques d'ABB/Siemens ;
  • Le pendant de main avec la rotation de Forward&Reverse, l'inclinaison UP&DOWN, et le potentiomètre de vitesse sont standard ;



1. Introduction



Des positionneurs de soudure rotatoires conventionnels sont conçus pour les charges maximum de 5,000KG à 20,000KG ont des applications universelles dans le manuel et la soudure automatique des coutures circulaires et dans le positionnement précis des objets, et intensivement appliqué dans le récipient à pression, la métallurgie, la puissance, l'industrie chimique, la construction métallique et d'autres des lignes.

Nous fournissons également les positionneurs de soudure rotatoires sur mesure selon vos conditions spéciales.



2. Paramètres principaux



Modèle HB50 HB100 HB150 HB200
Kilogrammes de chargement maximum 5 000 10 000 15 000 20 000
Excentricité évaluée millimètre 250 200 200 200
Centre de la gravité évalué millimètre 400 630 630 630
Diamètre millimètre de table de travail Φ1600 Φ2000 Φ2200 Φ2500
Angle d'inclinaison 0°~120° 0°~120° 0°~120° 0°~120°
Vitesse de rotation T/MN 0.07-0.7 0.06-0.6 0.05-0.5 0.05-0.5
Inclinez la vitesse T/MN 0,15 0,14 0,14 0,14
Kilowatt de puissance de moteur de rotation 2,2 3 4 5,5
Inclinez le kilowatt de puissance de moteur 3 4 5,5 7,5
Diamètre maximum de rotation d'objet dans 90° millimètre 2750 3100 3400 3400
Mise à la terre des ampères A 1000 1000 1000 1000
Longueur millimètre de cadre principal 2400 2900 3500 3500
Taille millimètre de cadre principal 1676 1920 2180 2190
Largeur millimètre de cadre principal 1790 2195 2282 2500
Alimentation d'énergie 380V 50HZ 3P ou sur mesure
Sont en haut nos modèles standard et paramètres, et il peut être conçu et fabriqué sur demande.

le *We se réservent le droit de changer des caractéristiques sans préavis.



3. Caractéristiques principales



Les modèles standard de nos positionneurs de soudure rotatoires conventionnels ont les caractéristiques suivantes :

  • Position libre, robuste toute la fabrication en acier ;
  • Rotation variable de table de vitesse commandée par l'inverseur ;
  • Moteur avec le frein ;
  • Plaque tournante entièrement usinée de diverses tailles avec centrer des cannelures et des T-fentes ;
  • Traitement de soufflage de sable aux parties de soudure principales avant la peinture ;
  • Toutes les pièces de mouvement ont le système de lubrification ;
  • Les éléments électriques principaux sont des marques d'ABB/Siemens ;
  • Le pendant de main avec la rotation de Forward&Reverse, l'inclinaison UP&DOWN, et le potentiomètre de vitesse sont standard ;
  • Mise à la terre intégrée efficace ;
  • Crochet de levage sur la base du lit de rouleau ;
  • Couleur standard :



Options :



  • Table de travail carrée ;
  • Bras d'extension ;
  • Accessoires de système étendu tels que des mandrins de trois-mâchoire ;
  • Commutateur de pied ;
  • Interface pour le contrôle intégral avec le column&boom de soudure ;



4. Chaîne d'approvisionnement



  • Positionneur de soudure (cadre y compris de machine, table de travail, etc.) 1set
  • Système de contrôle électrique (1piece y compris d'armoire de commande électrique, 1piece de boîte à télécommande et pédale de pied avec câble 6m] 1set
  • Documents techniques (avec le livre, le certificat de conformité, le bordereau d'expédition, etc. manuels) 1set



5. Dessin de référence



Positionneurs de soudure rotatoires de inclinaison automatiques conventionnels 5000KG - 20000KG
