Bride en porte-à-faux de poutre en double T de SCIE redressant la machine 380V 50HZ
1set
MOQ
Negotiable
Prix
large.img.alt
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: La Chine
Nom de marque: weldsuccess
Certification: CE, ISO9000
Numéro de modèle: Série de LHF
OEM: Acceptable
Surligner:

Bride de poutre en double T redressant la machine

,

poutre en double T 380V redressant la machine

,

poutre en double T redressant la machine

Conditions de paiement et expédition
Détails d'emballage: Unité centrale nue dans le conteneur et la partie commande électrique emballés dans le cas de contre
Délai de livraison: 30days
Conditions de paiement: TT/LC
Capacité d'approvisionnement: 10sets/month
Termes des prix: GOUSSET (Changhaï) ou CAF (appelé port)
Caractéristiques
Nom: machines de soudure de poutre
Taille appropriée d'objet (millimètres): 300-1500mm
Longueur appropriée d'objet (millimètres): 4000-15000
Vitesse de soudure (m/min): 0.24-2.4
Pression de source de gaz (MPA): 0.4-0.8
Application: Productions de poutre en double T
Description de produit

Ligne de soudure en porte-à-faux de poutre en double T de SCIE automatique avec 380V 50HZ





Détails rapides



  • Le type de portique ou le type en porte-à-faux sont disponible ;
  • Soudure automatique de SCIE de la poutre en caisson après avoir fini la soudure d'ESW ;
  • Tous les mouvements de arc-guidage de cette machine sont réalisés par le dispositif pneumatique et mécanique ;
  • Le système synchrone d'entraînement de les deux côtés est contrôle de fréquence variable importé de C.A. ;


1. Introduction

C'est type en porte-à-faux machine de soudure de SCIE de poutre en caisson. La soudure peut adopter le fil simple, le fil jumeau ou le tri fil. Elle accomplit la soudure automatique de SCIE de la poutre en caisson après avoir fini ESW, qui a les caractéristiques du rendement élevé, la qualité stable et fiable, l'affichage numérique de la vitesse de soudure et la fréquence variable réglable.



2. Paramètres principaux


Modèle

LHF12

LHF15

Taille appropriée d'objet (millimètres)

300-1200

300-1500

Longueur appropriée d'objet (millimètres)

4000-15000

Vitesse de soudure (m/min)

0.24-2.4

Pression de source de gaz (MPA)

0.4-0.8

Envergure de rail du chariot (millimètres)

1400

Alimentation d'énergie

AC380V, 50HZ, 3P ou sur mesure

Sont en haut nos modèles standard et paramètres, et il peut être conçu et fabriqué sur demande.

le *We se réservent le droit de changer des caractéristiques sans préavis.


3. Principe de fonctionnement

Cette machine est utilisée pour la soudure automatique de SCIE de poutre en caisson. Elle peut également être employée pour la soudure de filet de poutre en double T dans vers le bas la main après changement du support de guidage d'arc. Après exécution de la poutre en caisson ESW (soudage vertical sous laitier), transférez la poutre en caisson à un côté de machine de soudure de SCIE. Et transférez alors la poutre à une autre machine de soudure de SCIE après exécution d'une couture. Le bras de soudure avec la tête de soudure à l'arc électrique submergée peut se déplacer des directions verticales et horizontales pour inciter le chef de soudure à viser la couture de soudure. Sur le bras de soudure, il y a dispositif de arc-guidage mécanique pneumatique pour réaliser le traçage. Et la machine peut faire la soudure automatique de SCIE. Il y a alimentation de flux et dispositif de récupération pour cette machine.
Tous les mouvements de arc-guidage de cette machine sont réalisés par le dispositif pneumatique et mécanique. Tous les éléments de contrôle pneumatiques sont les pièces importées. Le système synchrone d'entraînement de les deux côtés est contrôle de fréquence variable importé de C.A. Le bras de soudure des mouvements HAUT/BAS et de LEFT/RIGHT sont réalisés par la vitesse et le support motorisés afin d'adapter différentes tailles de poutre en double T et les éviter qu'il ne peut pas s'arrêter au milieu si en utilisant la transmission de cylindre de gaz.

4. Caractéristiques principales

Les modèles standard de nos machines de soudure de SCIE de poutre en caisson ont les caractéristiques suivantes :

  • L'unité à colonnes de voyage est le cadre de la machine, avec la rigidité et la force calculées soigneusement.
  • Il a avancé et la structure raisonnable, toutes les pièces principales sont postsoudage De-soumis à une contrainte, garantissant le fonctionnement et la longue durée sûrs et fiables.
  • Le voyage de chariot est conduit avec 2 moteurs et réducteurs de C.A. par l'intermédiaire d'inverseur. Le rouleau d'amortisseur est été monté sur le côté latéral du rail, assurant le fonctionnement doux et sûr du chariot.
  • Le chef de soudure et le soudeur de SCIE adopte l'arc de jumeau de Lincoln DC1000/AC1200 le fil que jumeau A VU la puissance de soudure.
  • Jaillissez l'alimentation et la machine de récupération ;
  • Toutes les pièces de mouvement ont le système de lubrification ;
  • Les éléments électriques principaux sont des marques d'ABB/Siemens ;
  • Couleur standard :

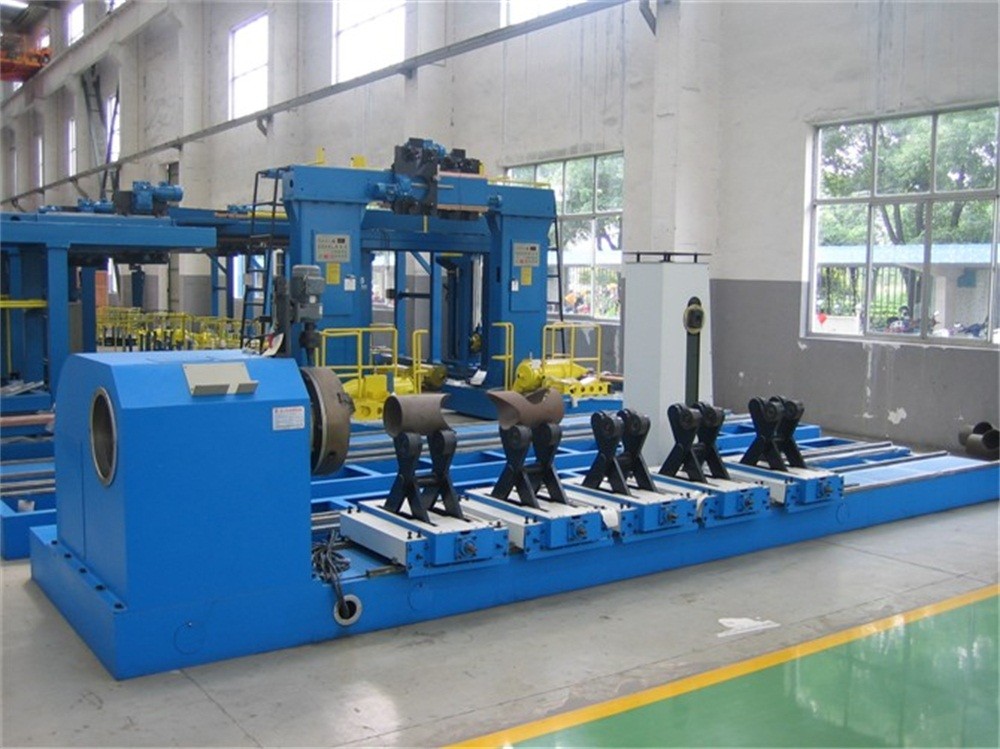

5. Photo de référence

Bride en porte-à-faux de poutre en double T de SCIE redressant la machine 380V 50HZ 0

6. Avantage comparatif


  • ISO9000&CE a certifié ;
  • Garantie internationale ;
  • La livraison ponctuelle ;
  • Équipe professionnelle et expérimentée d'ingénieur pour assurer la conception avancée au sujet de la structure et électrique ;
  • Éprouvé et travailleurs qualifiés pour entretenir chaque flux des tâches du matériel coupant, soudant, rectifiant à l'assemblage final et examinant pour assurer la qualité élevée de machine ;
  • Professionnel et expérimenté l'équipe de service après-vente pour garantir l'installation, la commission ou le service rapide et satisfaisante ;
  • Matériaux optima et externalisations pour assurer la meilleure représentation ;
  • Commission et essai avant la livraison ;
  • L'inspection du travail du travail est encouragée ;
