Ligne de soudure automatique de panneau de pont, U Rib Assembling Machine, U Rib Automatic Welding Machine

Détails rapides

• L'équipement principalement utilisé pour l'ensemble d'U-nervure du plat de Pont-visage ;
• Deux ensembles de moteurs de C.A. par l'intermédiaire des réducteurs conduisent le cadre de portique voyageant sur le rail ;
• 5sets de tête d'assemblée ;

1. Introduction

Avec de plus en plus le développement du grand projet de pont en structure métallique, l'importance sur la fabrication automatique de l'U-nervure se développe jour après jour en raison de la grande demande et des conditions élevées au sujet de la productivité et de la qualité de soudure. Notre société fournit de divers équipements industriels de visage de pont pour les entreprises publiques domestiques comme Changhaï ZMPC, expédition Co de Jiangnan et d'autres fabricants de structure métallique de pont en Chine. Nous avons gagné des commentaires favorables de nos clients.

2. Application principale et gamme appropriée

• L'équipement principalement utilisé pour l'ensemble d'U-nervure du plat de Pont-visage. L'objet sera placé sur la table de travail d'assemblée, les plats d'U-nervure sont préliminaires placés par la ligne inscription manuelle, et puis ont pressé les plats d'U-nervure étroitement par le cylindre d'huile pour le soudage par points.

• Gamme appropriée :

Largeur de plaque avant : 4000mm ;
Distance entre les U-nervures : 500-800mm ;
Longueur d'objet : 15000mm ;

3. Caractéristiques et paramètres principaux

• Envergure de rail : 5000mm ;
• Quantité de tête d'assemblée : 5sets ;
• Course d'ascenseur de tête d'assemblée : 200mm ;
• Vitesse en mouvement de portique : 5m/min ;
• Puissance de portique : 2.2kW ;
• Pression de circuit hydraulique : 9MPa ;
• Pression maximum de cylindre simple : 1.5T ;


4. Descriptions de détail

• Le portique est le cadre de la machine, les autres pièces sont installés sur le cadre de portique. Les fonctions du cadre de portique sont principalement pour soutenir les pièces relatives et prenant les pièces voyagent avec la vitesse de soudure. Le du côté incliné du cadre de portique a la poutre deux de déplacement. Deux ensembles de moteurs de C.A. par l'intermédiaire des réducteurs conduisent le cadre de portique voyageant sur le rail. Deux couples des roues sont maigres contre le côté de rail, qui continue à voyager de façon constante. Les deux côtés de poutre de déplacement d'extrémité sont équipés du dispositif de prise de voie, qui s'assurent que la machine ne peut pas dévier du rail en raison de la pression trop grande pendant l'objet maintenant le processus. La boîte de distributeur de station et de puissance de pompe hydraulique et ainsi de suite, sont frappées légèrement sur la plate-forme du cadre de portique, qui se déplace ainsi que la machine.

• Sous les chariots, il est équipé de la mesure de personnel, qui peut directement montrer la distance entre cinq têtes d'assemblée, et commode pour adapter pour l'espace différent entre les U-nervures et la largeur du panneau.

• Le système de contrôle électrique se compose d'une boîte de contrôle électrique et de six boîtes d'opération. La boîte de contrôle électrique est installée sur le cadre de portique, une des boîtes d'opération est fixée sur la colonne plan du cadre de portique, et les autres boîtes de cinq opérations sont fixées sur le dispositif principal d'assemblée. Tous les mouvements peuvent être réalisés par les contrôles de la boîte d'opération.

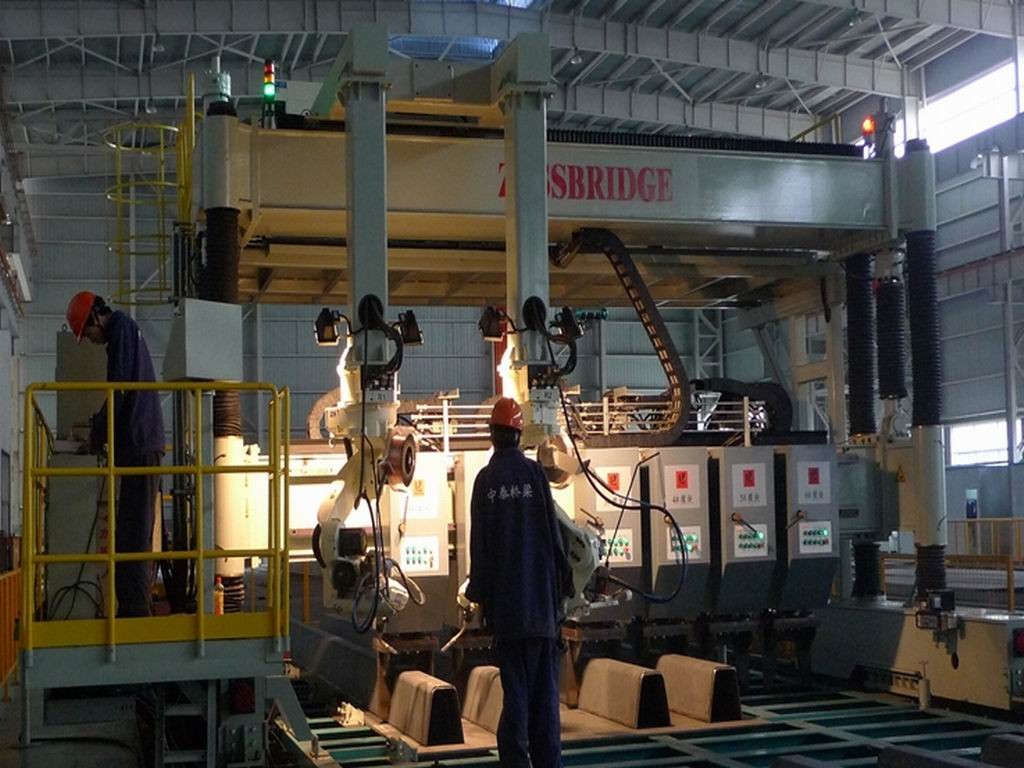

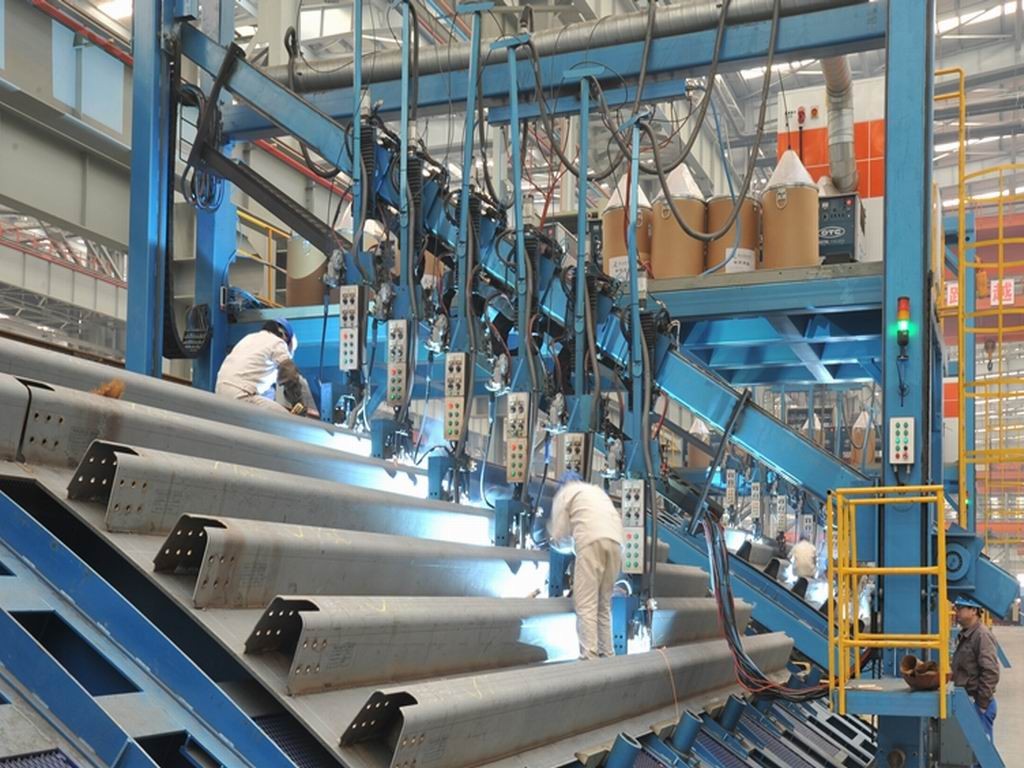

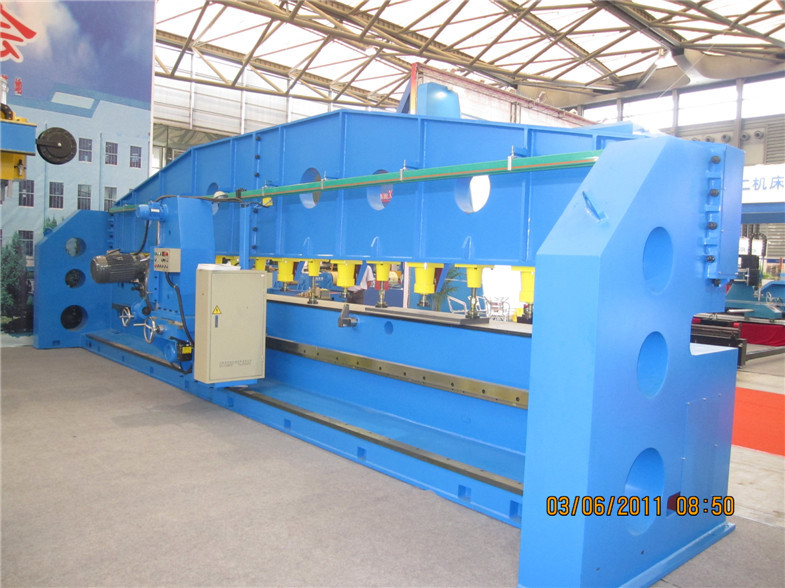

5. Photo de référence

6. Avantage comparatif

• ISO9000&CE a certifié ;
• Garantie internationale ;
• La livraison ponctuelle ;
• Équipe professionnelle et expérimentée d'ingénieur pour assurer la conception avancée au sujet de la structure et électrique ;
• Éprouvé et travailleurs qualifiés pour entretenir chaque flux des tâches du matériel coupant, soudant, rectifiant à l'assemblage final et examinant pour assurer la qualité élevée de machine ;
• Professionnel et expérimenté l'équipe de service après-vente pour garantir l'installation, la commission ou le service rapide et satisfaisante ;
• Matériaux optima et externalisations pour assurer la meilleure représentation ;
• Commission et essai avant la livraison ;
• L'inspection du travail du travail est encouragée ;
