Multi - machine de soudure principale de tuyau

Détails rapides


• L'équipement principalement utilisé pour la soudure de bouclier de gaz de CO2 d'U-nervure du plat de pont-visage ;
• Il y a le dispositif d'orientation mécanique sur l'embout avant du bras de soudure ;
• Le portique et la soudeuse sont un contrôle intégré, qui les fait pour être meilleure et plus commode opération coopérée ;
• Le double entraînement de côtés du moteur variable de fréquence fait l'ajustement de la vitesse de soudure pour être plus commode ;


1. Introduction

Avec de plus en plus le développement du grand projet de pont en structure métallique, l'importance sur la fabrication automatique de l'U-nervure se développe jour après jour en raison de la grande demande et des conditions élevées au sujet de la productivité et de la qualité de soudure. Notre société fournit de divers équipements industriels de visage de pont pour les entreprises publiques domestiques comme Changhaï ZMPC, expédition Co de Jiangnan et d'autres fabricants de structure métallique de pont en Chine. Nous avons gagné des commentaires favorables de nos clients.

2. Application principale et gamme appropriée


• L'équipement principalement utilisé pour la soudure de bouclier de gaz de CO2 d'U-nervure du plat de pont-visage. L'objet sera placé sur la table de travail de soudure, les bras de soudure qui équipent de la machine de soudure de CO2 peuvent se déplacer les directions verticales et horizontales sur la poutre du cadre de portique, qui font les becs de soudure viser la couture de soudure. Il y a le dispositif d'orientation mécanique sur l'embout avant du bras de soudure. Le portique peut se déplacer le long sur le rail pour la soudure automatique. Le déplacement de portique est le double entraînement avec le contrôle de vitesse de VFD, qui déplace régulier et assure la représentation de soudure. La vitesse de soudure est type d'affichage numérique, non seulement facile mais également en fonction visuel.

• Gamme appropriée

Longueur appropriée d'objet : 15000mm ;
Épaisseur maximum de plaque avant :  30mm ;
Épaisseur maximum de plat d'U-nervure :  20mm ;
 Distance minimum de soudure entre l'U-nervure contiguë : 180mm ;
Largeur appropriée d'U-nervure :   160-190mm ;
Taille appropriée d'U-nervure :  285-340mm ;
Centre minimum pour centrer l'espacement entre l'U-nervure contiguë : 510mm ;

3. Caractéristiques et paramètres principaux


• Envergure de rail : 5000mm ;
• Longueur de rail : 18000mm ;
• Vitesse de soudure : 0.24-2.4m/min ;
• Vitesse de retour : 3m/min ;
• Position de soudure : Soudure de filet à la position plate ;
• Méthode de soudure : Soudure de bouclier de gaz de CO2 ;
• Puissance de machine : 5kW (unité centrale) ;
• Pression de source de gaz : 0.4-0.6MPa ;


4. Descriptions de détail


• L'aspect et la structure pour l'aspect, se rapportent svp au dessin. Il se compose principalement de portique, unité de chariot, dispositif de découverte mécanique de chalumeau, système de contrôle électrique et système de rangée de tuyau de CO2, portique supérieur, etc.

• Le portique est le cadre de la machine, les autres pièces sont installés sur le cadre de portique. Les fonctions du cadre de portique sont principalement pour soutenir les pièces relatives et prenant les pièces voyagent avec la vitesse de soudure. Le du côté incliné du cadre de portique a la poutre deux de déplacement. Deux ensembles de moteurs de frein de C.A. par l'intermédiaire des réducteurs conduisent le cadre de portique voyageant sur le rail. Deux couples des roues sont maigres contre le côté de rail et le plan supérieur et deux côtés du rail sont avec l'usinage, qui continue à voyager de façon constante. Sur la plate-forme supérieure, où a placé la boîte de distributeur de soudure de source d'énergie et de puissance, le baril de fil, etc.

• Le chariot est installé sur le rail de la plate-forme supérieure de cadre de portique. Les fonctions soutiennent la tête de soudure, l'unité de guide d'arc, le bras de soudure, etc., et également l'ajustement du bec. Le moteur conduit le mouvement de soudure de bras en haut et en bas par le réducteur par la vitesse et le support, et le chariot déplace droit et gauche par le manuel. Selon la distance entre U-plus raide et la largeur du panneau, ajustez la position du bras de soudure, de sorte qu'il réponde à l'exigence de soudure.
• La couture de soudure dépistant le dispositif adopte la manière pressante pneumatique d'orientation mécanique, presse de cylindre pneumatique le rouleau de voie de mécanisme et la rend maigre sur la couture de soudure étroitement, et adopte le rail linéaire pour guider la direction.

• Le portique et la soudeuse sont un contrôle intégré, qui les fait pour être meilleure et plus commode opération coopérée. Le câble mobile de portique est relié par la chaîne d'entrave.
• Le double entraînement de côtés du moteur variable de fréquence fait l'ajustement de la vitesse de soudure pour être plus commode. Cette machine a également la capacité de la vitesse libre rapide pour le renvoi

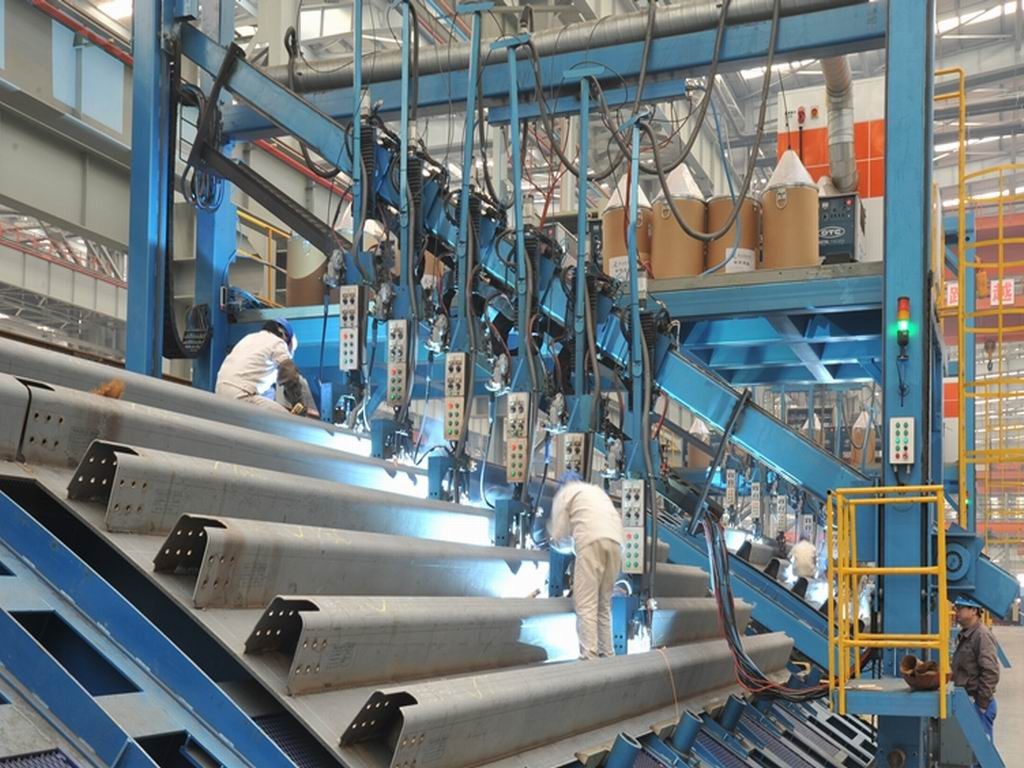

5. Photos de référence





6. Avantage comparatif


• ISO9000&CE a certifié ;
• Garantie internationale ;
• La livraison ponctuelle ;
• Équipe professionnelle et expérimentée d'ingénieur pour assurer la conception avancée au sujet de la structure et électrique ;
• Éprouvé et travailleurs qualifiés pour entretenir chaque flux des tâches du matériel coupant, soudant, rectifiant à l'assemblage final et examinant pour assurer la qualité élevée de machine ;
• Professionnel et expérimenté l'équipe de service après-vente pour garantir l'installation, la commission ou le service rapide et satisfaisante ;
• Matériaux optima et externalisations pour assurer la meilleure représentation ;
• Commission et essai avant la livraison ;
• L'inspection du travail du travail est encouragée ;
